关于多循环结构如何实时显示曲线问题

main 文件夹.zip (95.6 KB)

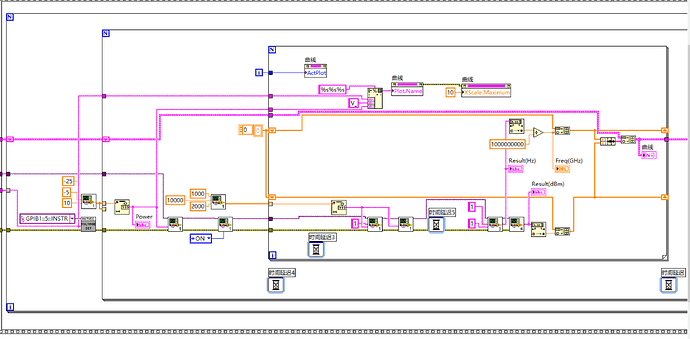

背景:想测试在不同电压下扫描不同频率、功率曲线,并实时显示在XY图上

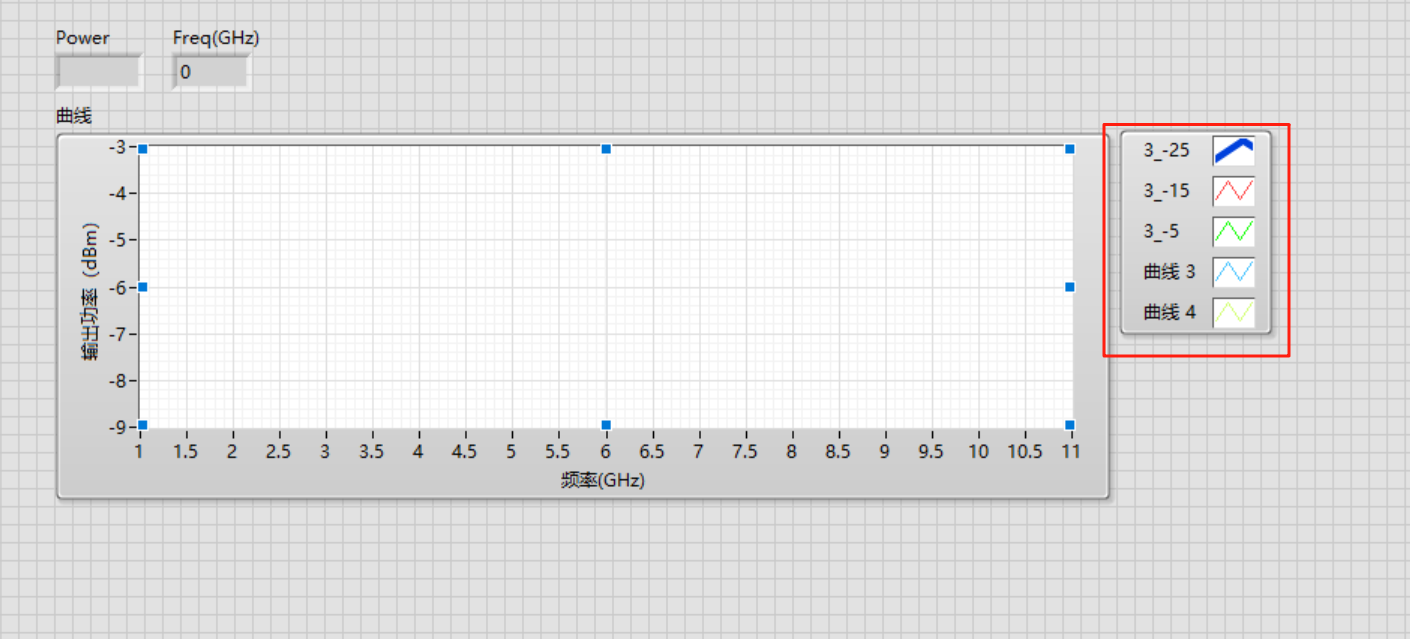

遇到问题:只能实时显示3条曲线(其他曲线被覆盖,实际有9条),是循环套循环结构导致,但我不知道怎么优化,请大佬们指导指导,先谢谢啦

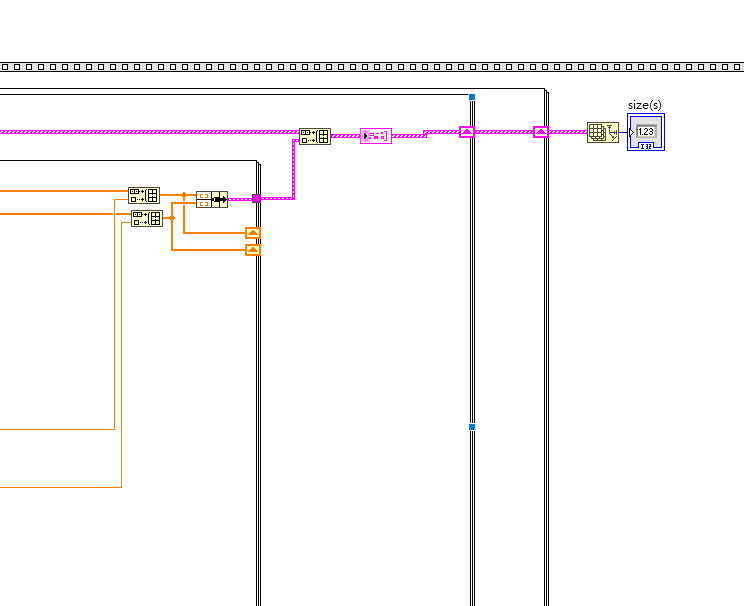

Example 1

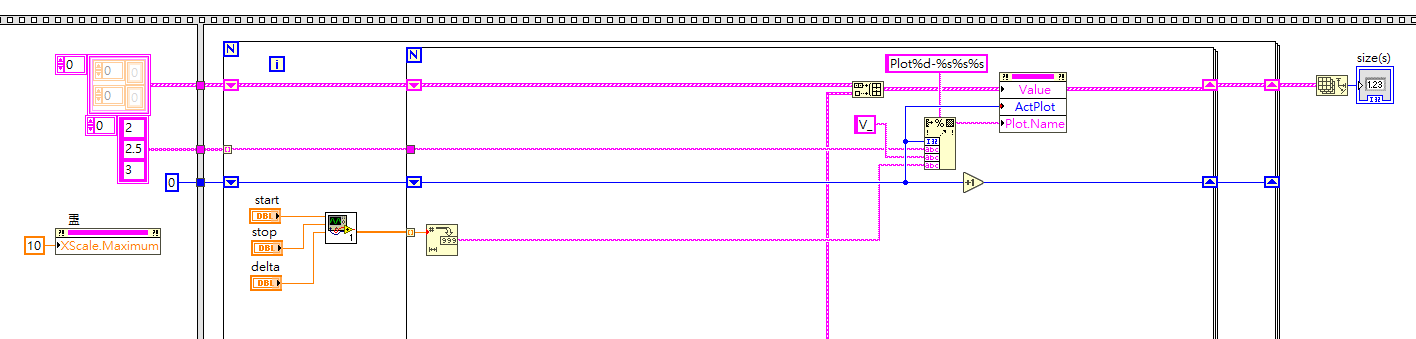

Example 2

Example.vi (34.1 KB)
Example 2.vi (26.5 KB)


Plot_Example.vi (27.7 KB)

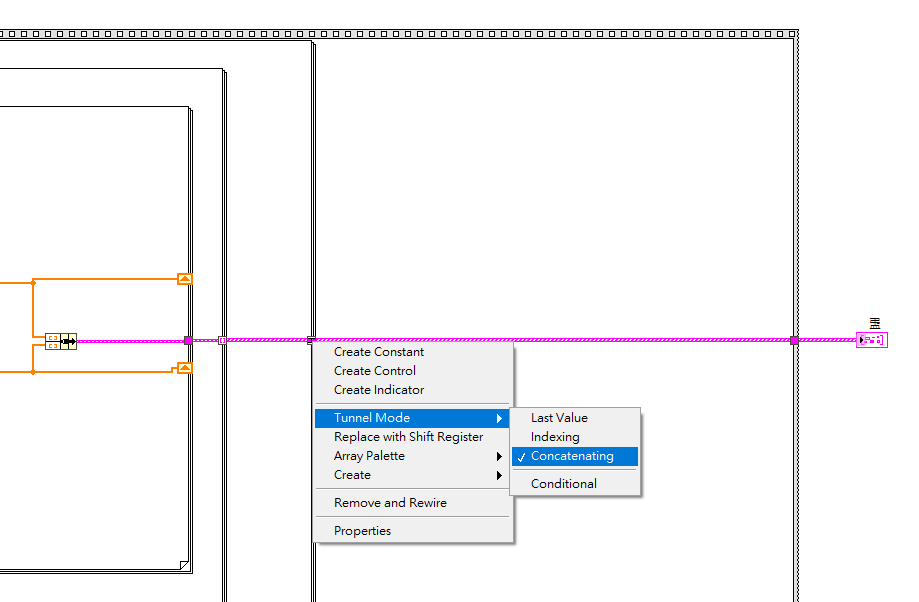

FYI.

1個讚
