RS-232讀取問題

LabVIEW LabVIEW 幼幼班
1

各位前輩好：

使用LabVIEW對機器讀取數值，請教關於通訊寫入讀取問題

小弟目前能寫入指令，機器有收到也有回傳

但是LabVIEW伏法能正確讀取、顯示

懇請前輩們，指點迷津，底下是小弟寫的程式

RS232.vi (13.5 KB)

2
  1. 通訊問題: 先檢查看看byte at ports，確認有沒有東西傳進來
  2. 讀取問題: 是否會time out? 讀取速率是否過快/慢?
  3. 顯示問題: 檢查Normal/ HEX display

大概這幾個方向, 內文訊息有點少, 再試試看囉

1個讚
3

前輩好，

請問byte at ports如何觀看資料有沒有接收到?

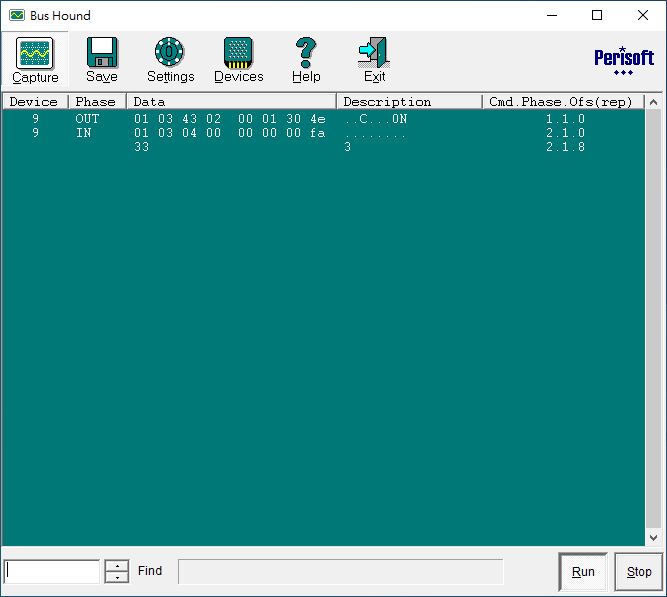

我用Bus Hound有看到機器有回傳資料

Bus Hound
Bus Hound667×597 34.1 KB

4

Hi Amaze,

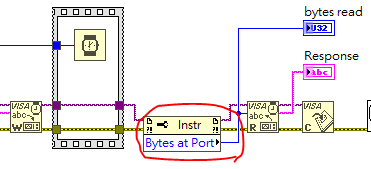

先看看這邊有沒有數值吧, 如果沒有但是其他程式有那就看看serial port設定

如果有就是讀出來看看數值對不對。image

5

前輩好，

請問另一問題，通訊讀回的16進制資料，

如何取出片段資料呢?

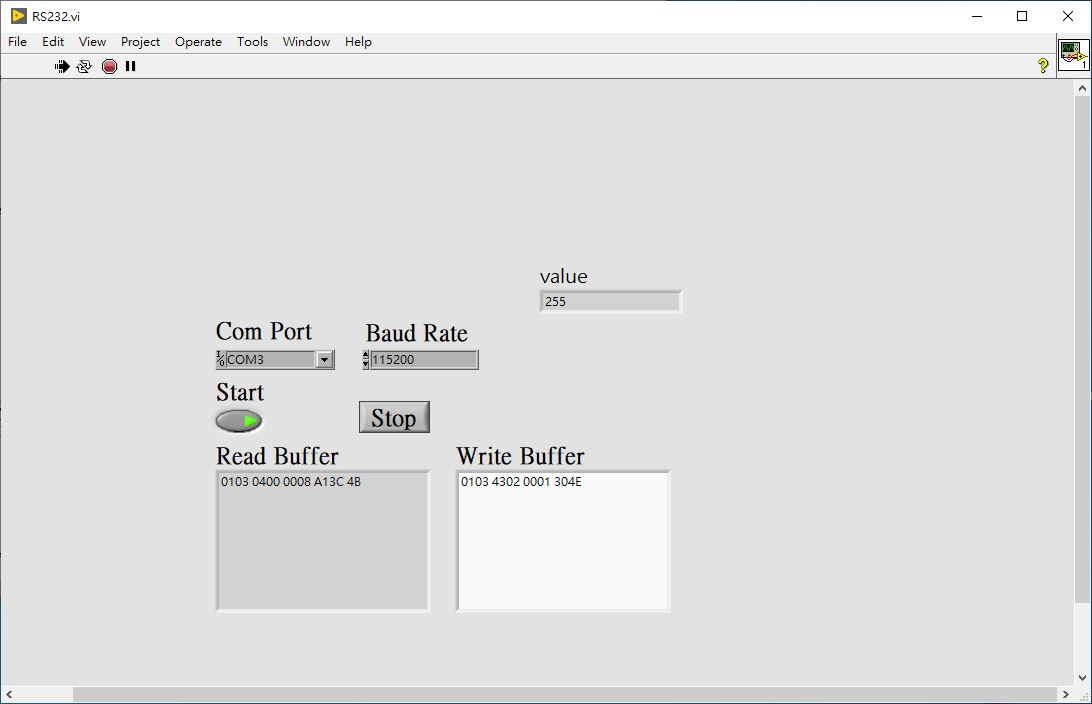

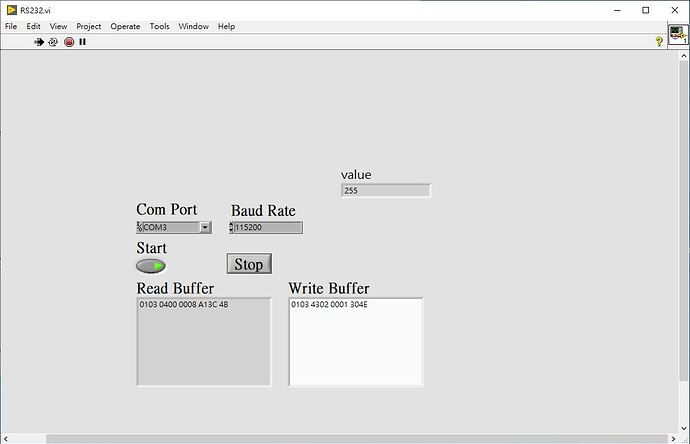

例如，資料為0103 0400 0008 A13C 4B，想取出有效資料為00 0008 A1

RS 485
RS 4851092×704 36.8 KB

6

HI 假如字串位置固定，數位置就OK囉
兩個16位元數字就是1個位元，一個位元就是一個字元
所以像你目前讀取的0003 0400 0008 A13C 4B
以字元來說就是00 03 04 00 00 08 A1 3C 4B
所以你要的文字位置就是位置3取4個字元

image792×180 15 KB

2個讚
7

Hi Jackylin 你好,

請問取出的字元會變成字串嗎?

因為我將字元取出後用 Scan Value Function 轉換十進制，但轉出的數值都不正確

電路與測試如下所示，麻煩前輩指導，謝謝

RS 485資料轉換
RS 485資料轉換-1

value應該為0x36 = 54，但轉出後顯示為0
value應該為0xFF = 255，但轉出後顯示為6

8

主因是這邊有字碼轉換的問題要先處理掉
假如你直接轉換會是錯誤的

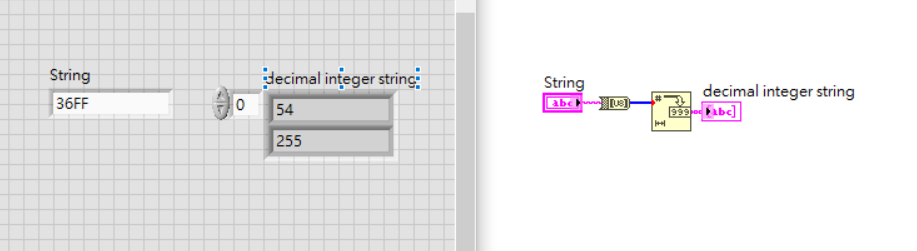

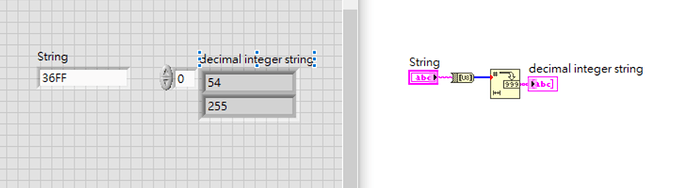

可以參考以下作法
Hex字串==>Hex數值==>Dec字串

image917×251 23 KB

1個讚
9

Hi Jackylin 你好,

感謝提供的範例，請問字串轉數值時，有不使用Array的方式嗎?

我找了幾天都沒找到

10

有甚麼原因導致不希望使用到Array嗎
目前我這邊應該是沒有其他方法做轉換

11

想使用Formula Node編寫程式，

由設備讀取出的溫度數位值，比對矩陣後

找出數值最相近的矩陣位置，顯示實際溫度

底下是目前撰寫的程式：
RS 485_Motor Temperature.vi (34.2 KB)
預計使用Formula Node編成的程式如下：
unsigned char i;

static unsigned char NetPos;
static unsigned char Pos;
static const unsigned int *TempPoint;

if(!Mode)
TempPoint=&TempInverterCmp[0];
else
TempPoint=&TempBoostCmp[0];

Pos=60;
NetPos=60;

if(Adc<=TempPoint[0])
{
for(i=0;i<6;i++)
{
NetPos=(NetPos+1)>>1;
if(TempPoint[Pos]<=Adc)
Pos=Pos-NetPos;
else
Pos=Pos+NetPos;
}

if(TempPoint[Pos]>=Adc)
	Pos++;
return (Pos-20);

}
else
return (-20);

12

HI 可能要麻煩你降轉
我這邊版本是2018

14

Hi
麻煩你了

RS 485_Motor Temperature.vi (29.6 KB)

15

這邊基本上你的TempCal是你的計算結果資料格式為Arrary
但你看起來只是想做成純量去
跟你的Table做比較
這邊只要把Arrary透過Index取值就可以囉
我這邊提供你另一種資料轉換方式你可以參考看看
RS 485_Motor Temperature (1).vi (28.8 KB)

1個讚
16

Hi Jackylin,

感謝提供資料轉換方式，目前已可使用，但出現另一個我想不到原因的問題

如下圖所示，我將取回的數值描繪出圖形，但總會不定時的出現一固定的數值

如果是通訊資料沒接收完全，應該不可能每次都是固定的數值?

通訊數值異常

17

HI 通常這種字碼傳輸最後兩碼會帶有驗證碼，驗證碼可以做為是否正確讀取的依據，這部分可能會稍微複雜，你可以學習看看，或使用網路上的相關資源。假如你的異常值結果的驗證碼也是正確的，那就表示是設備給予的值，那可能就要用程式方式解決這個問題了

19

Hi,

通訊會有CRC驗證我知道

我有使用邏輯分析儀跟Bus Hound確認傳送 / 接收命令

命令都是正確的

LabVIEW執行過程中會有抓到如下圖所示；看起來像是上一次的數值，程式沒有把命令一次抓取完

123-1

6D為某一次程式未取出的CRC_High Bytes，導致後續取出的值異常，

應該是取出 0x064F做運算，但因為6D導致取出的值為0x0406，所以才會異常數值都固定為某個數值

請問抓取的暫存器有辦法在每次都歸零嗎?

20

假設出現這種狀況你的CRC計算就會有問題
你的程式是透過延遲時間與讀取暫存器當前字數並取得，所以會出現這種狀況
嘗試拉長讀寫之間的間隔時間處裡可能會是比較好
時間長度你可以做測試，在延遲時間與擷取速度達到一個平衡
