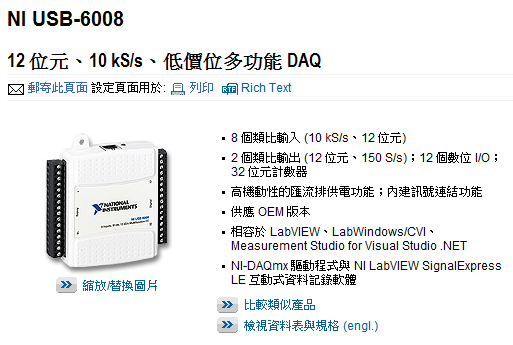

我想用NI公司 USB 6008 DAQ卡
可以用來控制繼電器(relay)嗎
如果可以 能控制幾個
PS.(因為本人沒用過DAQ卡 我想自學的)
因為有12個數位IO，所以可以控制12個relay信號。
我有USB-6009, 跟USB-6008只有AI不同,
這顆迷你DAQ控制Relay其實最大可以14個,
因為兩個5V的AO也拿來用了…
[QUOTE=DennyT]我有USB-6009, 跟USB-6008只有AI不同,
這顆迷你DAQ控制Relay其實最大可以14個,
因為兩個5V的AO也拿來用了...
[/QUOTE]
那請問可以拿來控制
無熔絲斷路器(NFB)開關嗎
甚至還能 做資料擷取的動作嗎
(例如量測電壓)
w1w1w111141178.3569791667不知是我年久失修了嗎, 印象中無熔絲開關不是由導通電流大小控制跳脫的嗎?
也就是流經breaker的電流到達額定規格一定時間後會自動跳脫,
除此之外並沒有其他的控制方式, 不是嗎?
另外, 可以詳述一下您想拿DAQ幹啥嗎?
因為這NFB跟Relay也差太多了吧,
一下跳太多, 不知道您家電路的路人會以為您是來亂的…
[QUOTE=DennyT]不知是我年久失修了嗎, 印象中無熔絲開關不是由導通電流大小控制跳脫的嗎?
也就是流經breaker的電流到達額定規格一定時間後會自動跳脫,
除此之外並沒有其他的控制方式, 不是嗎?
另外, 可以詳述一下您想拿DAQ幹啥嗎?
因為這NFB跟Relay也差太多了吧,
一下跳太多, 不知道您家電路的路人會以為您是來亂的...
[/QUOTE]
拍謝 我仔細想想 好像不能控制
那是超過額定電流 會自動跳脫
一時沒想太多
不過用DAQ卡接NFB是要做資料擷取的
對接上市電的NFB擷取電流狀態, 串上current shunt (鎳銅片) 後,
將shunt兩端直接接到USB-6008的Diff AI是不可以的,
因為USB-6008的AI各自有電阻接到地與USB VBUS 5V,
並不是完全的floating input, 實際上NI C系列AI模組 (要裝到CompactDAQ機箱)
有300V/ 600V隔離的floating AI, 是比較適合這項任務的.
若是成本考量, 硬要使用這顆USB DAQ的話, 就需要外掛IC幫忙,
可以考慮使用Analog Device的ADE7755, 這是一顆把AC功耗

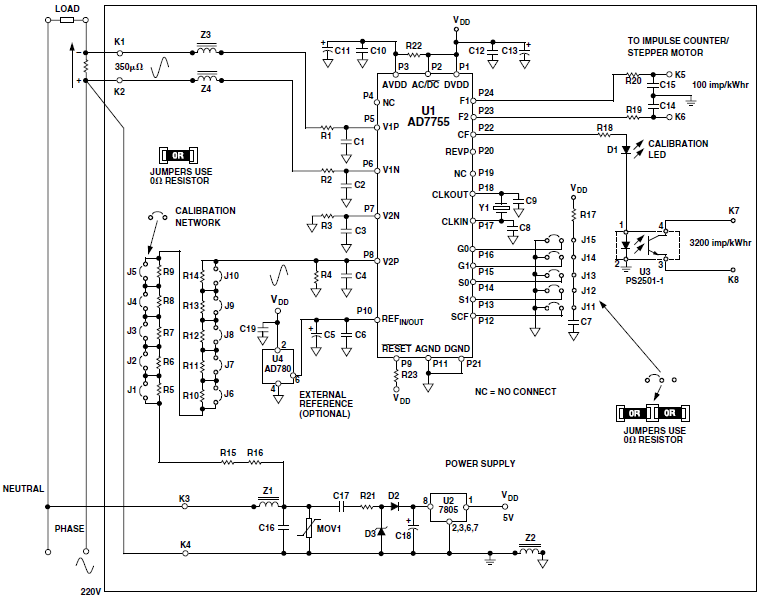

(AC電壓xAC電流) 換算成脈衝輸出的IC, 但是基本應用電路如下圖,
圖中K1與K2點接到的就是鎳銅片shunt, 一般電錶應用是選用350mOhm 50A (0.35-ohm),
你的話就要看NFB測試需求找零件了:
上面電路弄成板子也會很辛苦, 自己玩估計要花上2~3萬, 如果能從Digikey直接買到原廠便宜的EV board就還划算:
若沒辦法, 還是建議2.78萬的這個比較直接:
上面這顆NI的AI module, 對地有250VAC隔離, 但是通道間沒有隔離.
各AI通道間也要有250VAC隔離的話, 要價就漲到4.63萬了:
最後, 只買鎳銅片就不花錢的方法還有一個:
就是確認你的PC, DAQ與受測的NFB電源都接到同一個GND上,
測試電路接成這樣時: 電源->鎳銅片->NFB->負載
鎳銅片current shunt的兩端接到USB-6008的+/-10V
Differential AI即可觀測負載電流變化.
此時DAQ AI抓到的電壓換算電流公式如下:
假設NFB跳脫電流為25A, 選用0.01歐姆 (10mΩ)的shunt,
AI抓到的跨壓按照歐姆定律會是 Vac = 25A x 0.01Ω = 250mVac
要把電壓還原電流就直接把DAQ抓進來的waveform乘上100後,
波形單位就可以改寫成安培了, 一小段waveform丟進統計的rms average裡,
跑出來的就是瞬間rms電流了.
這樣做唯一的壞處是, 當某一天, 你忘了確認測試電源是否與你的量測系統共地時,
你的PC與USB-6008就會連同你的程式化作一縷清煙…讓你瞬間想抽光一包菸…
<span =“bold”>DennyT
你應該是硬體方面高手!
如果直接用plc控制混會比較快嗎? 小弟對硬體方便超弱!請教一下!
1.如果直接用plc +labview 會比單獨用 ni daq卡方便嗎?
2.如果可以用的話 我只知道很像要去ni官網下載driver! 請教一下哪款plc好擴充 及好上手 價格也ok
3.如果plc 有支援 usb/rs232 請教一下 如何做連接?
謝謝
拍謝, PLC完全不熟, 無法多廢話…
請問，要購買哪些款式的繼電器才能配合使用呢?
我對於繼電器的規格看不大懂，式樣太多太繁雜了，之前為了要使用到繼電器的功能，只好選用NI 的USB-9481，但畢竟價格很高，又只能當四組繼電器用，手上又正好有6009這款DAQ，如果要另外購買繼電器的話，不知道該買何種款式，拜託大大解惑~~
[QUOTE=Benjamin]因為有12個數位IO，所以可以控制12個relay信號。
[/QUOTE]
繼電器這個最便宜。
PISO-P16R16UCR
Universal PCI 16- channel isolated digital input, 16- channelrelay output
大大您好
這顆繼電器是PCI的
原本是想問說是不是有能配合USB-6008/6009 digital IO的繼電器
或者是有USB或RS232的產品嗎?
[QUOTE=IanTsai]繼電器這個最便宜。
PISO-P16R16UCR
Universal PCI 16- channel isolated digital input, 16- channelrelay output [/QUOTE]
在站上搜尋 “relay” or "繼電器"你可以找到一堆結果, 下面這條就是拉出來的:
