請問Mixed Signal Graph如何移除外框立體效果?

[tingway]

各位前輩好

我想完全移除Mixed Signal Graph的立體效果,

雖已經嘗試過使用Advanced->Customize進入Customize Mode將顏色調整成透明,

但發現仍然存在立體效果.

想請問要如何將之完全移除?

謝謝!!


[Benjamin]

在選擇元件的時候，從Classic去選。

然後再用透明工具把顏色去掉，就不會看到陰影了。

[tingway]

感謝Benjamin前輩的回應,

不過Classic裡似乎沒有Mixed Signal Graph的VI?

一般的Graph可以由Customize Mode修改並移除陰影,

但Mixed Signal Graph就是改不掉?@_@

[tingway]

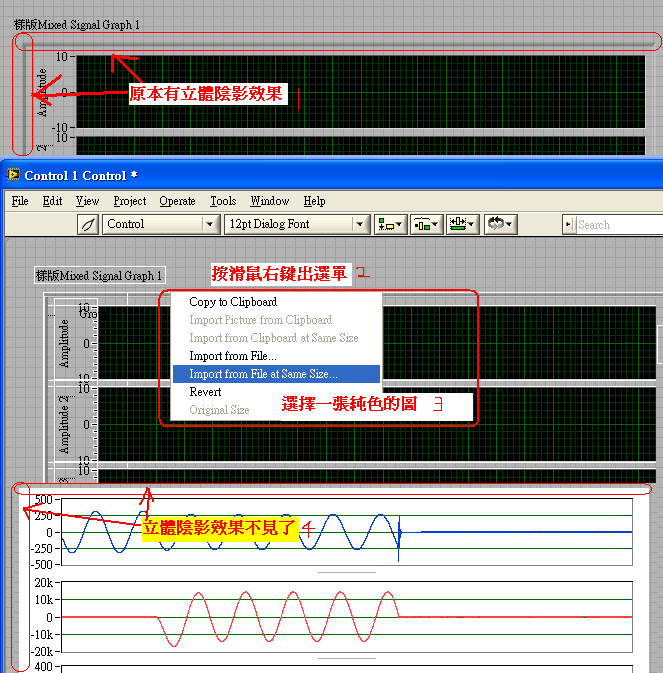

找到解決的方法了!

Mixed Signal Graph的立體陰影效果似乎是由圖檔做成的,

所以可進入Customize Mode後,

用滑鼠在立體陰影效果上按下右鍵,

選擇一張純色的圖後,

即可將原本的效果替換掉.

[ancle]

好文,我沒有測試,直接加入星號標記
