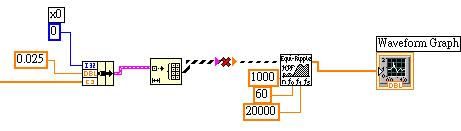

請問大家，要如何濾除訊號中的低頻訊號(如交流電中的60Hz)，我的icon如圖所示的接法，但都無法克服資料型態的錯誤，想 請問各位，該如何解決呢?謝謝~~~~~~
equi-ripple high pass filter的輸入型態是1-d numerical array
而你的輸入雖然是1-d array,但是裡面的內容是cluster,所以無法連接在一起
請問你Bundle的輸入0和0.025有什麼作用,你需要濾波的部份應該只有最下面的array而已吧,所以把array直接 接到filter應該就好了
謝謝你的回覆，其實我是把AD轉換的結果顯示在Graph上，至於array上的資料是a/d data，是屬於y軸(amplitude)，所以我在Bundle上另外輸入0和0.25來指定x軸(time)。我也試過把 array 直接接到filter上，可是會造成graph上無波型產生，這也就是我一直困擾的地方，不曉得你是否有方法可以解決，感激不盡 。
能把程式上傳嗎?不然還是不太了解
如果直接把array接到filter沒用,那加入X軸設定就可以了嗎??不然為什麼要加 ??
這是我的程式，巳撰寫的差不多了，就只差高通濾波的功能，這幾天還是try不出來
2004-04-19_164420_ac6111-4test.vi
[QUOTE=labview新手]這是我的程式，巳撰寫的差不多了，就只差高通濾波的功能，這幾天還是try不出來2004-04-19_164420_ac6111-4test.vi[/QUOTE]
少一個ac6111.dll檔,程式不能run,補上傳一下吧
這是ac6111.dll檔 2004-04-22_155029_AC6111.rar
要進濾波器,你要先將ARRAY轉為WAVEFORM,給它dt,t0,把ARRAY當成Y值輸入,不然你設濾波器它也會有ER ROR發生
各位好, 我也遇到類似 labview新手 的問題, 我將訊號Sine接進 filter 之前, LabVIEW自動將我的訊號型式由 dynamic data轉成array, 然後此時訊號的間 隔被改變了,若改變圖中的為, 則會被警告兩輸入訊號 X1 與 X2 的dt不同, 所以無法相乘~ 我也試著用 bundle 將 data 的 dt 改回, 如, 但 SineM LP dt 這個訊號型態是 cluster, 且無法轉成array or dynamic data, 因此無法得到類似 Result 的 Result2 波型(指時間軸的刻度)~ 此外, SineN LP 這訊號是由 SineN1 lowpass而來, 但利用spreadsheet 讀到的 SineN LP 的值比 SineN1 的值多了31筆, 這是否跟 lowpass filter 有關 (因為相位延遲?) ?
Benjamin38332.5066666667
不要用cluster 用 build waveform應該就能解決你的問題了。
至於time delay 的問題，試一下在濾波器的方塊右下方有個inti/cont忘了要
用ｔｒｕｅ還是ｆａｌｓｅ了，應該就可以了～。
