(抱歉，12/28_前篇已撤回，待48小時內自動刪除中)
內文如下：
一、模擬的電路概述：
因為每一台機台都有一個超溫保護裝置，一但機台超溫，保護裝置的繼電器會成通路狀態，本模擬電路板接受到此導通訊號可判斷機台是否超溫，並利用燈號以顯示整體機台的狀況。
保護系統是透過DI及DO通道，模擬當機台正常沒有超溫時，點選over temperature鈕關閉，所以DAQ Card沒有輸出電壓，LED燈為綠色；模擬當機台超溫時，點選over temperature鈕開啟，DAQ card會輸出一電壓，讓繼電器成通路狀態，LED燈變為紅色。
二、問題：
(一)請教程式撰擬該如何修改？
在前面板也分別設置二個綠燈(表示溫度正常)、二個紅燈(表示超溫)，模擬時要包含以下兩種情況撰寫成一個程式：
1.模擬一：點選單一over temperature鈕開啟，模擬單一機台個別超溫，電路板上對應的綠色LED熄滅，紅色LED亮，同時使DAQ card接收前述訊號(綠色LED熄滅，紅色LED亮)，在前面板對應的綠燈熄滅，亮單一紅燈。
2.模擬二：點選單一over temperature all鈕開啟，模擬二台機台均超溫，電路板對應的二個綠色LED熄滅，二個紅色LED亮，同時使DAQ card接收前述訊號(綠色LED熄滅，紅色LED亮)，在前面板的二個綠燈熄滅，亮二個紅燈。
(二)DAQ Card 的DI/DO連接電路板上的綠、紅LED的+/-，是否就可以接收到綠色LED亮燈/熄滅，紅色LED亮燈/熄滅？
勞請大家指導，謝謝唷。
PS：
DAQ Card：NI USB-6251、CB-68LP。
LabVIEW Version：2016。
程式：Over temperture 2.vi (49.4 KB)
程式截圖：

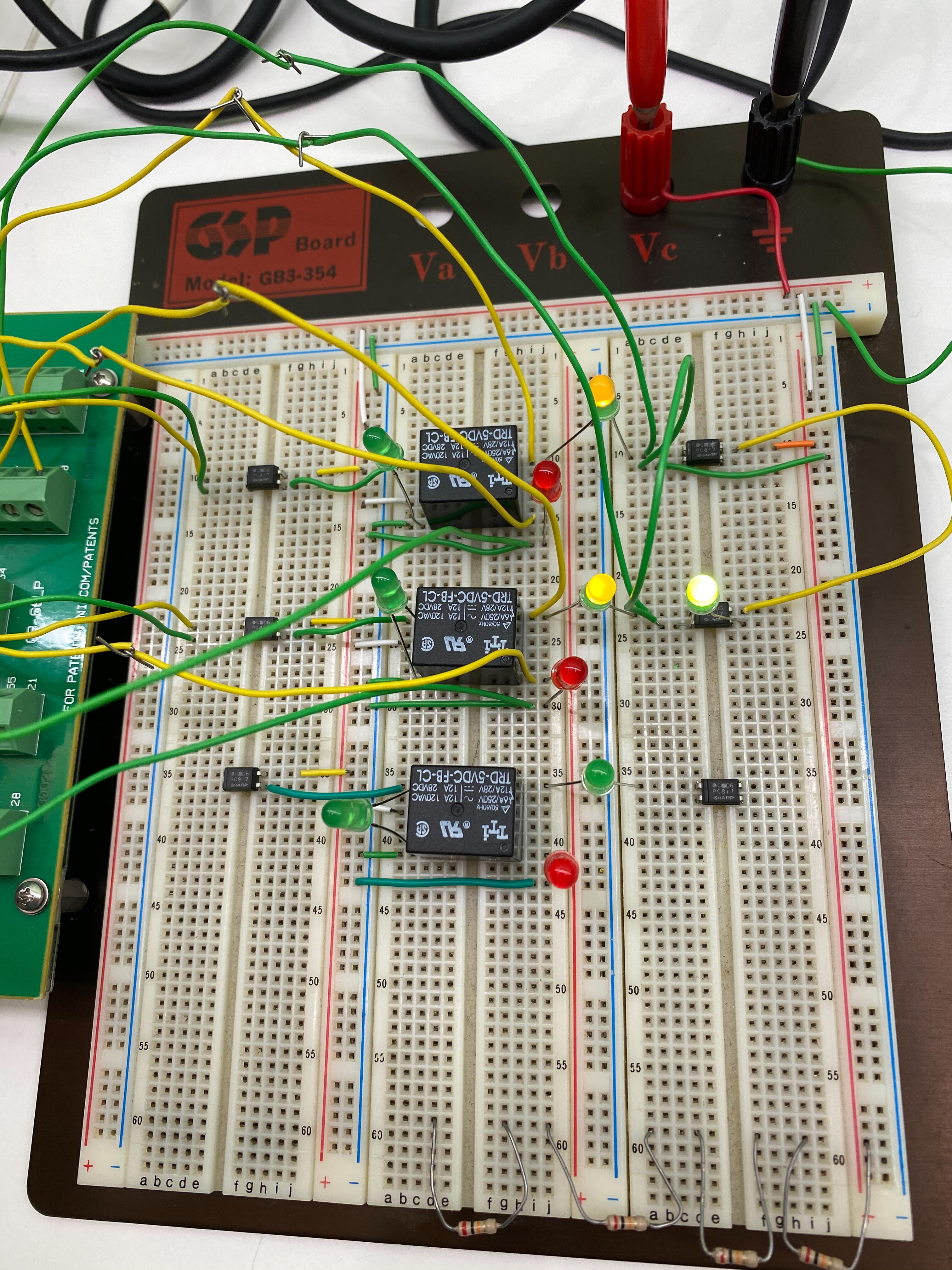

電路板圖：
我不是很了解,你己經有初步的程式,也有相關硬體,為什麼不試著動手改改看,做做看,看結果是不是想要的,不是的話,再改回來就好了.沒這麼難好嗎?
前輩您好：
的確就如前輩所說的，要試要做要動手，目前這些電路及程式是個人這段時間下班後處理好家事(家累)，凌晨起來自行動手試驗的小小成果。電路及程式均非個人專長，均為陌生領域丶為初學者，學習第二專長，投入後也覺得很有趣，但為初學，知識不夠丶資質也不夠，如此的成果與發問恐讓人覺得努力不夠了，但依前輩的建議會再努力的。但努力過程屬個人的事，爾後個人就不便在此多提表達，謝謝建議。
前述原請益內容為模擬架構的目標概述，電路及程式也一直正朝此目標修改，昨日在次提問後，持續在做嘗試，今早起來又有一點想法，達成小的階段性目標，所以趕緊刪掉(昨日)前文，以此篇作請益。
謹請各位前輩依深厚的經驗，指點小弟的程式目前方向是否有誤，或是有其他建議(或更佳）的撰寫方法等。
另外一個問題，目前測試電路板上的LED(紅/綠皆是)亮起時，程式前面板燈號不會亮，但LED熄滅時(紅/綠皆是)，程式前面板的燈就會亮，目前也還沒有找到原因。
以上請各位前輩再不吝指點迷津丶指導小弟，讓個人能學習到前輩們寶貴的經驗，謝謝。
不錯囉.加油.
LED的亮或暗和PC的1/0輸出是由硬體電路去定義,你用RELAY控制就有分常閉跟常開的回路.我沒有電路圖,沒有辦法分析.
我不知道USB 6501輸出1是5V還是0V,你可以用電表去量測.以你所說的訊息看來,PC端顥示的ON或OFF跟實體電路相反.如果是這樣,你可以交換RELAY常閉變常開廻路試試.或著看手冊能不能設定輸出0/1跟電壓的定義
好的，好像有一些暸解解了，明天一早再來試試看，謝謝您喔！
一、目前讓電路板上的紅LED亮時，三用電表顯示5V多，但前面板綠燈亮；相反的讓電路板上的綠LED亮時，三用電表顯示5V多，但前面板紅燈亮。(前面板剪圖如下)
二、請問那以目前的接法，偵測LED是否亮/滅的DI/O pinout(例如此Pinout為P0.3；47：12)，是否可以將程式改寫成量測此Pinout的電壓輸出值，並且在其面板上也顯示出讀取到的電壓值？因為想利用讀取到的電壓值去判斷若大於5V才讓前面板的LED燈亮。
以上，請指點謝謝您。
A1:如果你是要紅配紅,綠配綠.把實體電路綠跟紅的控制線交換.應該就可以達到你想要的.或交換LabVIEW pinout 的設定.
A2.不行喔!! DI/O是數位邏輯,0V是0,5V是1.AI/AO模組才能取後電壓類比訊號.這是兩種不同的訊號.
A1：直接實體線路紅綠交換後，確實紅配紅、綠配綠，另外後來把Over temperature 1、2、all分別擺在三個event case(之前事把1~all都寫在同一個event case裡。)，也解決在按Over temperature 1 Simulation button時，Overtemperature 2的前面板紅燈竟然會亮，一度以為是電路的迴路造成的。
A2：瞭解，又再把類比訊號及數位訊號的定義看了一次又稍為瞭解了。
十分感謝。
