大家好，想請問有關 PXI-6220 用DAQ Assistant 讀電壓值的問題，我把電壓接在A1+ 和GND，我在terminal configuration的地方選擇Differential 跑出來的值完全不一樣，後來改用RSN有比較接近，但會有誤差，電壓用三用電表量出來回3.7V，而LABVIEW顯示為3V，想請問有可能是什麼原因造成的嗎?
Sample to read的值為100 ；Rate為1000 或Sample to read的值為1000 ；Rate為1000
出來的值都會有誤差
PS terminal configuration的地方選擇Differential 或RSN有什麼差別，或是他們分別代表什麼功能
謝謝大家><><><><
這邊有解釋 Terminal Configuration的差別，但是沒有看到你說的RSN耶
這邊有說明選什麼config該怎麼接線量電壓

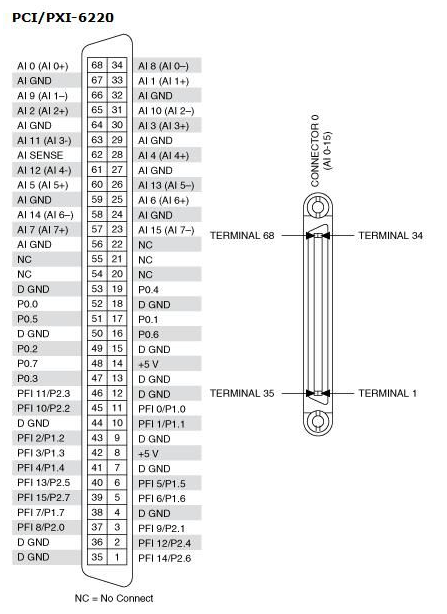

詳細的pin define
https://www.ni.com/pdf/manuals/371805b.pdf
先檢查整個系統是否共地?
電源、各個感測器的GND是否都接在一起?
類比輸入的訊號不太對、有雜訊，通常都是共地沒接好~~~
共地非常非常重要~~~
DAQ設定那邊，雖然有RSE、NRSE、Differential三種選擇，
但除非輸入的感測器很多，超過DAQ可用通道數，
不然一般狀況都建議選Differential(差動)，
然後把你感測器上兩條線(Vout和GND)，接在DAQ的「任一組」AI差動輸入，
譬如:
Vout接 DAQ的AI0+(類比輸入第0組正端)，
GND接DAQ的AI0-(類比輸入第0組負端)。
再用一個10k歐姆電阻(或至少用一條短電線)，把DAQ上的GND端子和AI0-接起來。
如圖:
samples to read建議設定為sampling rate的十分之一倍。
譬如sampling rate 1000HZ，那就設100點，可以確保畫面即時更新。
最後再確認一下DAQ電壓輸入範圍，是否符合你感測器輸出電壓的範圍?
譬如你感測器電壓輸出預期是3.7V左右，那DAQ就設定正負5V，或0~5V。
謝謝大家的幫忙!!!
