XY Graph輸出圖形

這個檔案是老師出的問題


因為我是新手 = =“全部都自己摸 所以很多問題都不太懂 一直失誤碰壁

光是在導入csv檔案就弄得我焦頭爛額 但是成功時滿有成就感的XD


我遇到的問題是我拉出的圖 一直都無法顯示我要的結果

是想要用XY Graph表示我Waveform Graph所呈現的圖


但是我Waveform Graph實際上只有導入Y軸的資料 並沒有輸入X軸的

把時間設定成類似X軸的數據

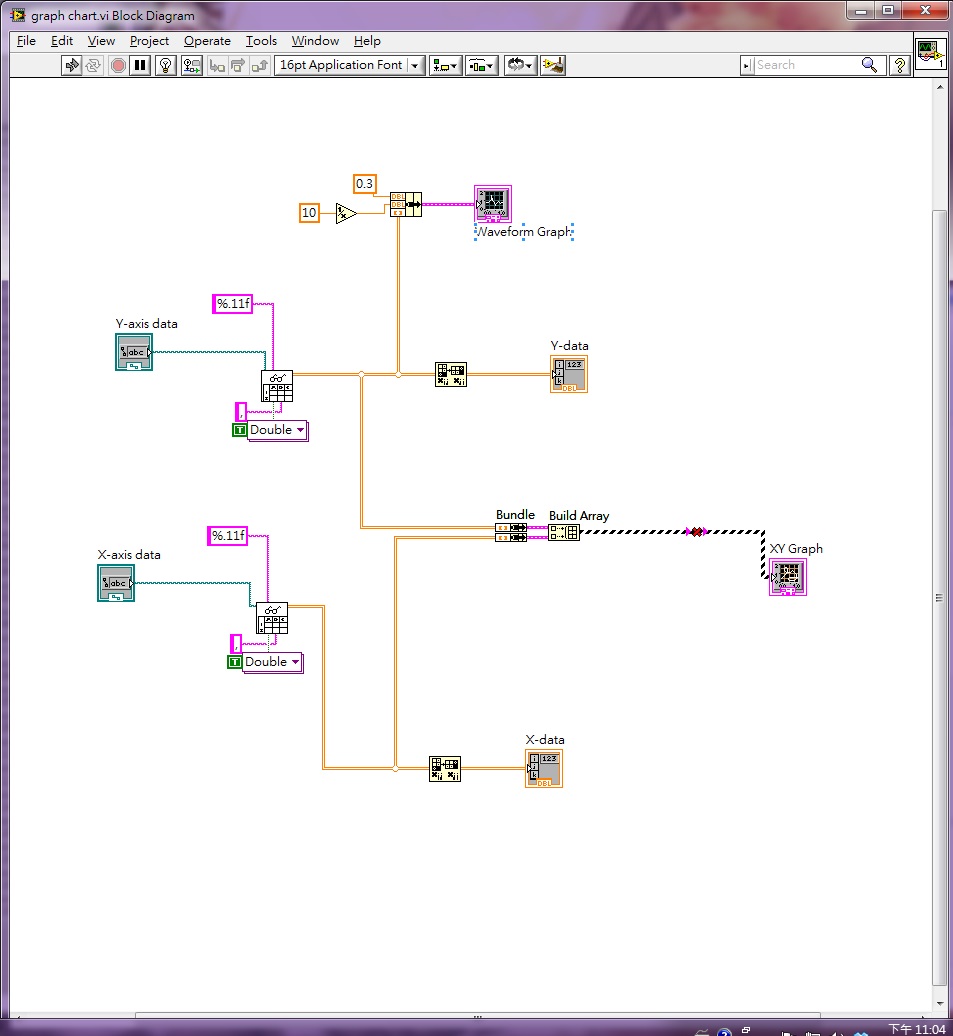

這裡是我的VI檔案 graph chart.vi
下面是我雙陣列所導入的csv檔案
https://www.dropbox.com/s/trncccnf6aspou0/practice%28x-axis%29.csv
https://www.dropbox.com/s/cije6iwp71z6zqo/practice%28y-axis%29.csv

我用了幾種網路上看到其他人的方法 好像出來的結果都怪怪的(需求不同才會這樣?)

後面老師希望我們能用內插器把X軸分的更細 然後可以取中點座標… 這裡感覺又更難了~”~

希望版上的高手能幫忙新手小弟我解惑

在此叩謝 感恩


因為你的Y軸有四筆通道的資料,相關範例你可以在Example Finder搜尋xy,有以下範例可參考

PS.在bundle時X,Y的順序上面是X,下面是Y這點要注意

幫你修改如附件


graph_chartv1.vi

感謝ancle版友的幫忙


原來是因為Y軸太多筆資料導致的問題




現在有新的問題是…


我利用Interpolate.1D從Data中切出同Y值的五個點 例(3,Y),(4,Y),(5,Y),(6,Y),(7,Y)

請問我要怎麼將他們切成100等分並顯示在XY_Graph及陣列呢…?

試了好幾種方式都怪怪的 不然就是無法接線(資料型態不符合?)

麻煩版友們幫忙解答或是給點提示><


關於內插法的部份,你可以先參考以下文章

http://it360.tw/search/Default.asp?q=%E5%85%A7%E6%8F%92%E6%B3%95&q_type=forum&fid=0&page=1
http://it360.tw/forum/forum_posts.asp?TC=QCIS8SQ8GOII&KW=%E5%85%A7%E6%8F%92%E6%B3%95
