請問各位大大
我目前在規畫一個實驗程式,有五個步驟是由不同的subVI組成的
我想要在程式一開始時做一個選單,可以勾選要執行的步驟
例如:我勾選了1,3,5 則程式就會按照1->3->5這樣的順序進行
全部勾選就為全都執行
我大概了解可能是要用Enum和state machine來寫
但是實際的方法並不是很清楚
麻煩各位大大的幫忙了~~
選單不能勾選喔

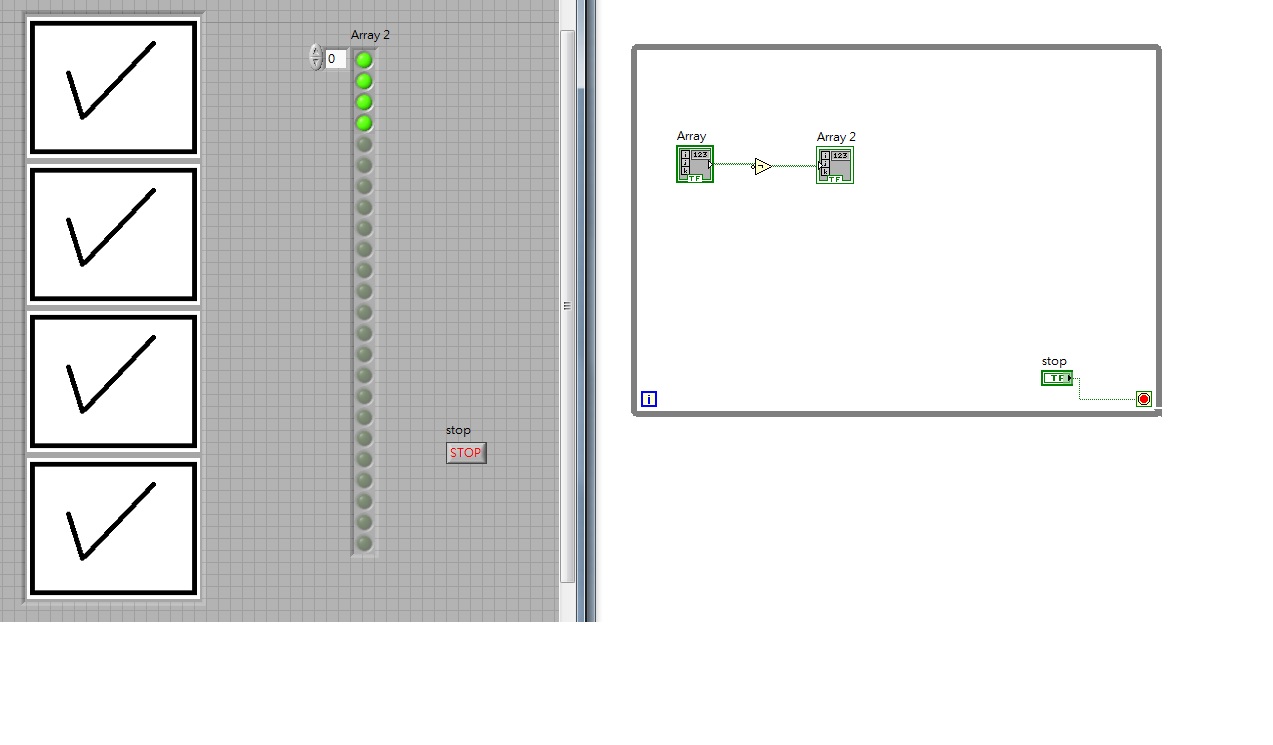

用按鈕吧，把它改成打勾的圖就可了
有打勾就進入CASE就可了
簡單版SEQUENCE思路：
1. 主程式呼叫step選單
2. 建立一個選單，由於需要給使用者勾選，故主架構為while迴圈。
3. 選單可勾選的介面主要以布林代數做成，勾選完畢後按下某個按鈕離開while迴圈，並把布林代數的值傳出。
4. 由於依據勾選的內容依序執行，故主程式接收到該值後，以SEQUENCE架構撰寫
5. SEQUENCE內至case，當對應的布林代數為true，則執行該項步驟，反之跳過執行下一個SEQUENCE動作
6. 優點為容易撰寫，缺點為當某個step有問題(ex. test NG)無法立即停止，且測試步驟無法更改前後順序
普通版while-step思路
1. 主程式呼叫step選單
2. 建立一個選單，由於需要給使用者勾選，故主架構為while迴圈。
3. 選單可勾選的介面主要以布林代數的矩陣做成，勾選完畢後按下某個按鈕離開while迴圈，並把布林代數矩陣的值傳出。
4. 主程式利用while迴圈逐一讀出布林代數矩陣，並以while-index為case的參考值來設計step
5. 當布林代數矩陣為true，則執行該step，反之跳過。
6. 優點在於當執行發生異常時，可觸發while中斷，缺點為測試步驟無法更改前後順序
進階版state machine思路
1. 主程式呼叫step選單，選單為左右兩邊的list，左邊為全部的step，右邊為選擇之step
2. 當DOUBLE CLICK左邊list的某個選項時，將該選項加入右邊list_name的矩陣並顯示出來，
3. 當DOUBLE CLICK右邊list的某個選項時，則將該選項於list_name移除
4. 按下某個按鈕後離開選單的while迴圈，同時將右邊list_name的值傳出
5. 主程式接受到值後，則以一般state machine的方式執行即可
6. 即以while-index來選取list_name的矩陣，選取出的文字即為state machine的輸入，將其接到case中可進行各設定步驟的撰寫
7. 優點為除了可遇到異常停止外，可根據使用者點選選單的順序不同來進行計算測試，而非固定一直線的執行步序
以上，僅以文字說明，避免直接套用程式而失去了思考的機會。
有敘述不明的地方可以附上卡關的程式提問。
caeru41205.4316203704
感謝各位大大的幫忙 我先試試看
如果還有其他問題會再提出來
麻煩各位了!!
請問caeru大
因為我程式本身就是用Enum和state machine把subVI做連接了
那是不是我只能用你提供的第三種方法呢?
我大概了解你講解的意思 只是我試了很久都沒有什麼頭緒
可否麻煩大大提供詳細一點的程式
我問題比較大的地方是從第三種方法的第四步驟開始
要如何將值傳出?以及怎麼讓程式知道我勾選的是哪一個步驟?
以下為簡單的二重狀態機
第一重是利用EVENT取得按鍵，觸發相對應的動作(ESC為離開程式，ENTER為執行步驟，F5為讀取步驟)
第二重是一般狀態機，利用取得的步驟逐一執行，或是遇到異常時中止步驟(預設TEST5為異常命令，直行到這行會中止)
main.vi
sub.vi
另SUB VI則為選單部分，
單純利用LIST的double click屬性來操作，主要角色為LIST1，LIST2我沒有寫double click時移除，這個自己想，
由於架構是狀態機，故LIST中的步驟可隨意、可重複，
最後傳出時也不是傳出LIST的值(顯示只是給USER看的)
傳出的是LIST上的文字(這才是狀態機要的)
以上請參考，有不懂再提問~
caeru大大
我了解你subVI上傳值的方式了
我的問題是我目前的程式就像我附上的一樣是由Enum和state machine做連接
就會按照Enum指示的順序進行
我要怎麼在subVI選值和傳值時讓程式知道我選的是Enum中的"初始化"或是"輸出"等選項?
或者是我的程式架構要改用其他連接方式才能達成呢?
我的版本太舊開不了…QQ
caeru大需要幫你轉檔嘛?
Sufersparadis大感謝您的幫忙 我也試試看您的方法

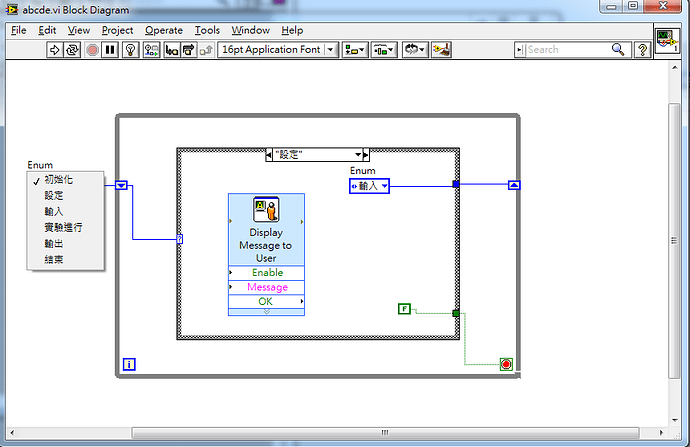

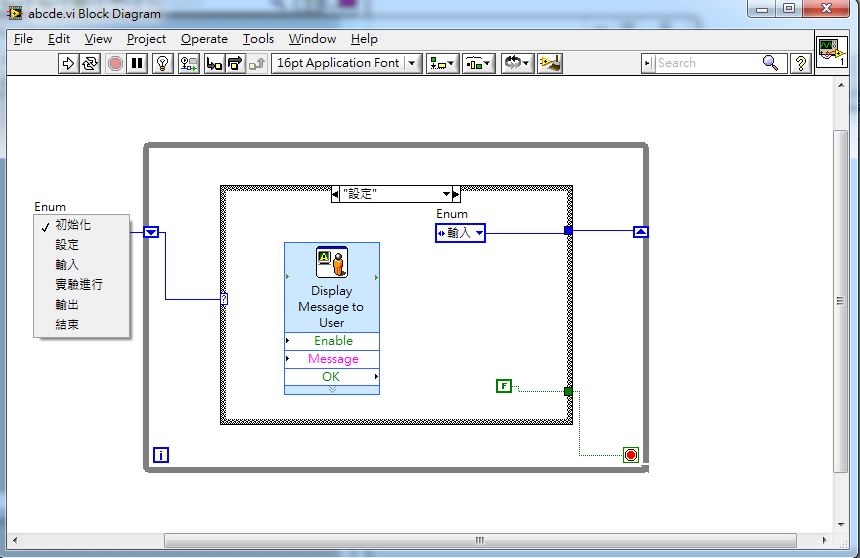

caeru大我附上我程式的截圖好了
我用這邊的轉檔從來沒有成功過…
程式就是使用Enum和state machine做連接 我只有用顯示Msg來表示進行的步驟
程式順序就如同圖片左邊Enum中那樣的順序進行
麻煩大大了
呃，
這整個架構不同，一樣都是狀態機，
但是這樣的架構比較像是活動的sequence，
所以想要預先安排的流程可能會比較難以直接套入。
建議是所有的case結束後都指定到步驟[取得下一步]
當進到[取得下一步]的case之後，利用sub傳出的值(此時就要是數值而非文字)來決定下一步要做甚麼。
然後跳到設定的下一步例如是[擷取]，當[擷取]完之後又跳回[取得下一步]
我想你的架構這樣改可能比較簡單一點。
